ГЭТ 86-2017
Комплекс эталонных моделей черных тел на основе высокотемпературных фазовых переходов
Фильтровый радиометр напротив модели черного тела ВВ3500М
Спектральный компаратор

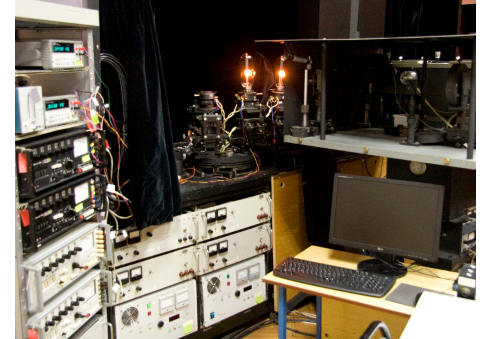

Эталонная установка для воспроизведения и передачи единиц энергетической освещенности и энергетической яркости монохроматического излучения
Эталонная флуорометрическая установка
Области применения:
Области науки и техники, где требуется измерение спектральных и интегральных энергетических характеристик оптического излучения естественных и искусственных объектов. Такие измерения реализуются с помощью аппаратуры мониторинга солнечного излучения на уровне Земли и вне пределов атмосферы; наблюдения Земли космического, авиационного и наземного базирования; а также аппаратуры для исследования оптических свойств различных материалов (краски, полимерные полупроводники в солнечных элементах, терморегулирующие покрытия, теплоизоляция, аэрозоли) Получаемые при этом радиометрические данные наиболее востребованы в таких направлениях применения как:
- развитие космической техники;
- получение метеоинформации, качественное предсказание погоды, предупреждение и мониторинг опасных метеорологических явлений;
- контроль и прогнозирование климатических изменений на Земле;
- разработка новых энергосберегающих источников освещения;
- развитие фундаментальных и прикладных исследований в различных областях астрофизики, геофизики, химии, медицины, металлургии, машиностроения
Эталон состоит из комплекса следующих средств измерений:
1. Эталонной установки на основе высокотемпературной модели черного тела (МЧТ) с регулируемой температурой от 1500 до 3200 К и спектрального компаратора для воспроизведения и передачи единиц спектральной плотности энергетической яркости (СПЭЯ), спектральной плотности силы излучения (СПСИ), спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 0,2 до 2,5 мкм, включающей:
- абсолютный криогенный радиометр;
- МЧТ ВВ3500М с регулируемой температурой в диапазоне от 1500 до 3200 К для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО;

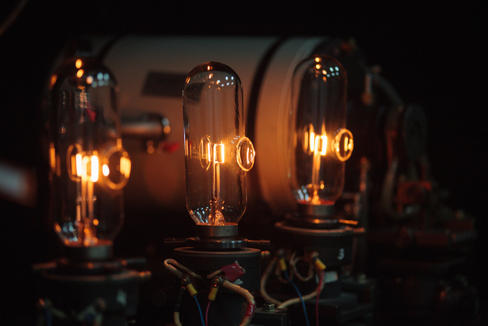

- комплект эталонных источников излучения для хранения и передачи единиц СПЭЯ, СПСИ и СПЭО;
- систему определения термодинамической температуры МЧТ ВВ3500М, включающую: высокотемпературные МЧТ на фазовых переходах металлоуглеродных соединений Co-C, Re-C и WC-C, радиационный термометр, трэп-детектор, фильтровый радиометр, систему измерения спектральной чувствительности к освещенности фильтрового радиометра;
- спектральный компаратор на основе двойного дифракционного монохроматора, набора приемников излучения, фокусирующей оптики и интегрирующей сферы для передачи единиц СПЭЯ, СПСИ и СПЭО;
- устройство позиционирования спектрального компаратора.
2. Эталонной установки на основе МЧТ BB-Cu с температурой фазового перехода плавления/затвердевания меди и спектрального компаратора для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО в диапазоне длин волн от 2,5 до 25,0 мкм, включающей:
- модель черного тела BB-Cu с температурой фазового перехода плавления/затвердевания меди для воспроизведения и передачи единиц СПЭЯ, СПСИ и СПЭО;
- спектральный компаратор на основе дифракционного монохроматора, набора приемников излучения и фокусирующей оптики для передачи единиц СПЭЯ, СПСИ и СПЭО.
3. Эталонной установки на основе абсолютного радиометра МАР-1 для воспроизведения и передачи единиц силы излучения (СИ) и энергетической освещенности (ЭО) в диапазоне длин волн от 0,2 до 25,0 мкм, включающей:
- абсолютный радиометр МАР-1 с системой термостабилизации для воспроизведения и передачи размеров единиц силы излучения (СИ) и энергетической освещенности (ЭО);
- комплект эталонных приемников излучения для передачи единиц СИ и ЭО;
- систему слежения за Солнцем абсолютного радиометра МАР-1;
- систему регистрации и обработки информации.
4. Эталонной установки на основе гониометра и спектрорадиометра для воспроизведения и передачи единицы спектральной плотности полного потока излучения (СПППИ) в диапазоне длин волн от 0,3 до 1,1 мкм, включающей:
- гониометр типа C с системой фотометрирования в координатах С-γ;
- комплект эталонных источников излучения для воспроизведения и передачи единицы СПППИ;
- измерительный блок, включающий интегрирующую сферу, спектрорадиометр и фотометр;
- систему регистрации и обработки информации.
5. Эталонного диффузного монохроматического источника излучения с перестраиваемой длиной волны на основе «белого лазера», монохроматора и интегрирующей сферы для воспроизведения и передачи единиц энергетической освещенности (ЭО) и энергетической яркости (ЭЯ) монохроматического излучения в диапазоне длин волн от 0,45 до 1,60 мкм, включающего:
- лазерную систему WhiteLase Supercontinuum 400-4 («белый лазер»);
- двойной дифракционный монохроматор;
- интегрирующую сферу с прецизионной апертурной диафрагмой;
- набор эталонных приемников излучения, оснащенных прецизионной апертурной диафрагмой;
- линзы и зеркала для формирования оптических пучков;
- оптическую обратную связь, включающую фотодатчик, усилитель и встроенный ПИД регулятор.
6. Эталонной флуорометрической установки на основе спектрорадиометра, интегрирующей сферы и монохроматора для воспроизведения и передачи единицы спектральной плотности потока излучения (СППИ) возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,80 мкм и единицы СППИ эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, включающей:
- источник излучения, возбуждающего флуоресценцию, на основе непрерывной короткодуговой ксеноновой лампы;
- два дифракционных монохроматора с контроллером КСП;
- два зеркальных конденсора для фокусировки возбуждающего излучения и излучения эмиссии на входные щели монохроматоров;
- блок формирования излучения эмиссии, включающий интегрирующую сферу, держатель образцов и два фотодиода для измерения СППИ возбуждения;
- фотоприемный блок на основе фотоэлектронного умножителя (ФЭУ) для измерения СППИ эмиссии;
- диффузный отражатель;
- систему сбора и обработки информации на основе персональной ЭВМ со специализированным программным обеспечением.
|
Предназначен для воспроизведения и передачи единиц следующих величин:
- спектральной плотности энергетической яркости (СПЭЯ)
- спектральной плотности силы излучения (СПСИ)
- спектральной плотности энергетической освещенности (СПЭО)
- силы излучения (СИ)
- энергетической освещенности (ЭО)
- спектральной плотности полного потока излучения (СПППИ)
- энергетической освещенности (ЭО) монохроматического излучения
- энергетической яркости (ЭЯ) монохроматического излучения
- спектральной плотности потока излучения (СППИ) возбуждения флуоресценции
- СППИ эмиссии флуоресценции
Государственный первичный эталон (ГПЭ-Р) возглавляет Государственную поверочную схему в соответствии с ГОСТ 8.195.
В качестве вторичных эталонов используются:
- для единиц СПЭЯ, СПЭО, СПСИ
- комплексы, состоящие из излучателей (групп переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов, моделей черного тела, диффузных источников), компаратора и системы регистрации ленточные;
- для единиц СИ и ЭО комплексы, состоящие из неселективных приемников излучения (полостных или с плоской приемной площадкой), излучателей (групп светоизмерительных ламп, моделей черного тела) и систем контроля и стабилизации температуры и регистрации;
- для единицы СПППИ комплексы, состоящие из излучателей (групп переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов), компаратора и системы регистрации;
- для единиц ЭО и ЭЯ монохроматического излучения комплексы, состоящие из излучателей, компаратора и системы регистрации;
- для единиц СППИ возбуждения и эмиссии флуоресценции спектрофлуориметры, состоящие из излучателя на основе ксеноновой лампы, монохроматоров каналов возбуждения и эмиссии, оптических элементов для фокусировки возбуждающего излучения на образец и сбора излучения флуоресценции, фотоприемников опорного и эмиссионного каналов
