Применяют для воспроизведения и хранения единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 10 до 100 пс, для передачи единиц величин вторичным эталонам методом прямых измерений и сличением при помощи компаратора и средствам измерений методом прямых измерений.

Описание

ГЭТ 178-2016

001037-M12-GET-178-2016-FOTO-IMG_0233-001

get_178_2016

Применение государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов до от 10 до 100 пс ГЭТ 178-2016 распространяется на области науки и техники где требуются измерения параметров сверхкоротких электромагнитных импульсов с длительностью фронта в десятки и сотни пикосекунд, в том числе в направлениях, связанных: с измерением параметров электрических и магнитных полей источников электромагнитных импульсов искусственного и естественного происхождения, с практическим освоением высокоэффективных методов передачи цифровой информации, сверхширокополосной радиолокации и связи, радиолокации высокого разрешения, подповерхностной радиолокации, при измерение параметров электромагнитных полей в промышленности, связи, геологии и разведке недр, геодезической и гидрометеорологической службе, здравоохранении, а также в связи с возрастающей необходимостью обеспечения безопасной работы технических средств и объектов в условиях сверхкоротких импульсных электромагнитных воздействий.

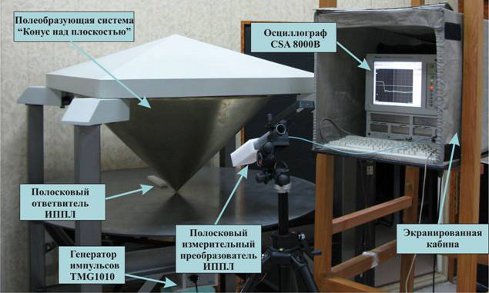

Эталон включает в себя:

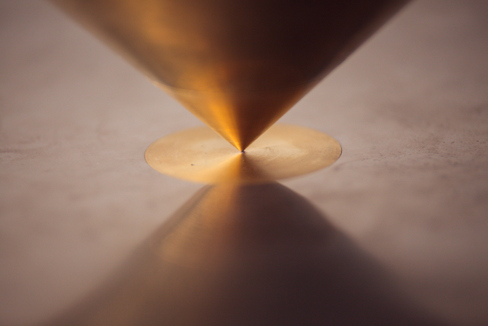

полеобразующую систему типа «конус над плоскостью»;
комплект генераторов перепада импульсов напряжения с длительностью фронта от единиц до десятков пикосекунд;
комплект ответвителей для измерения параметров импульсов напряжения в конической полеобразующей системе со сверхкороткой длительностью фронта;
измерительную систему импульсных электромагнитных полей со сверхкороткой длительностью фронта, включающую измерительные преобразователи напряженности импульсного электрического поля ИППЛ-Л, осциллографические цифровые регистраторы с полосой до 50 ГГц, мобильную экранированную кабину

Контактные данные

Технические характеристики

Диапазоны значений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 10 до 100 пс	1×10^-1 … 3×10 В/м и 2,6×10^-4 … 7,9×10^-2 А/м
Длительность фронта воспроизводимых импульсов напряженностей электрического и магнитного полей между уровнями 0,1 и 0,9 от установившегося значения	от 10×10^-12 … 10×10^-11 с
Максимальная длительность воспроизводимых импульсов напряженностей электрического и магнитного полей на уровне 0,5 от установившегося значения	1×10^-9 с
Частота следования воспроизводимых импульсов	от 1 до 1×10⁴ Гц и однократный
Среднее квадратическое отклонение результата измерений воспроизведения единиц напряженностей импульсных электрического и магнитного полей при 50 независимых наблюдениях (количество усреднений при каждом наблюдении не менее 100)	0,2 %
Неисключенная систематическая погрешность (p = 0,99, k = 1,4) воспроизведения единиц напряженностей импульсных электрического и магнитного полей	5,6 % в течение 150 пс от начала импульса (уровень 0,5 на фронте импульса) 2,8 % - в установившемся режиме
Стандартная неопределенность - оцененная по типу «А» - оцененная по типу «В»	0,1 % 2,4 % - в течение 150 пс от начала импульса (уровень 0,5 на фронте импульса) и 1,2 % - в установившемся режиме
Суммарная стандартная неопределенность	2,4 % - в течение 150 пс от начала импульса (уровень 0,5 на фронте импульса) и 1,2 % - в установившемся режиме
Расширенная неопределенность (p = 0,99, k = 3) в установившемся режиме	3,6 %
Нестабильность эталона	2×10^-4
